78-36200氣動V形調節球閥
產品說明： 一.78-36200氣動V形調節球閥 概述78-36200系列氣動V形調節球閥是一種直角回轉式調節球閥，它由V形球閥和氣動單、雙作用執行機構二部分組成。V形球閥的密封形式有軟密封和
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
真品保證：正品保障，防偽標志
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
全國咨詢熱線：
021-56725115
產品說明
一.78-36200氣動V形調節球閥 概述
78-36200系列氣動V形調節球閥是一種直角回轉式調節球閥，它由V形球閥和氣動單、雙作用執行機構二部分組成。V形球閥的密封形式有軟密封和金屬硬密封二種，氣動V形調節球閥與閥門定位器配套使用，可實現比例調節。
產品特點
1、由于V形球閥流道簡單、流阻小、因此流通能力較大。
2、可調比可高達300：1
3、具有較高的密封等級：軟密封結構的泄漏等級為GB／T4213 VI 級；硬密封結構的泄漏等級為GB／T4213IV級。
4、氣動V形調節球閥為直角回轉結構，當閥芯相對閥座旋轉時具有較強的剪切作用，因此尤其適用于帶有纖維和微小顆粒介質的調節。
5、執行機構采用美國Bellofram公司的GTX系列齒輪、齒條式雙活塞氣動執行機構，該執行機構具有體積小、重量輕、輸出力大等特點，且活塞與缸體間配有低摩擦系數的非金屬導向環，避免活塞與缸體的直接接觸，降低了摩擦力，因而使執行機構動作靈敏、使用壽命長。
6、正、反作用方式變換較為方便只需打開執行機構二端的氣缸蓋，將二活塞旋轉1 80。安裝，即能實現作用方式的轉換。
7、整機具有結構簡單、維護方便、體積小、重量輕、易于安裝等優點。

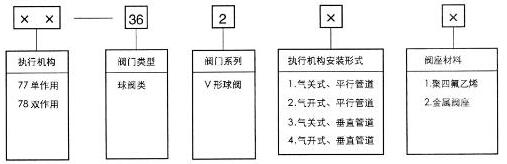

二、產品型號及編制說明
三、主要技術指標
基本誤差：±2%
回差：2%
死區：0.6%
泄漏等級：金屬密封 GB/T4213Ⅳ級
軟密封GB/T4213Ⅵ級
四、閥體常用材料、適用介質溫度
|
閥體材料 |
材料牌號 |
公稱壓力 |
適用介質溫度 |
||
|
軟密封 |
金屬密封 |
||||
|
鑄碳鋼 |
WCB |
1.6;6.4 |
-25-180 |
-25-350 |
|
|
鑄不銹鋼 |
ZG1Cr18Ni9Ti |
-40-180 |
-40-350 |
||
|
ZG0Cr18Ni12Mo2Ti |
|||||
五、主要技術參數
|
公稱通徑DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
額定流量系數Kv |
25 |
40 |
63 |
100 |
160 |
250 |
350 |
630 |
1000 |
1600 |
2500 |
4000 |
|
|
流量特性 |
近似百分比 |
||||||||||||
|
公稱壓力PN(MPa) |
1.6；6.4 |
||||||||||||
|
連接形式 |
無法蘭連接（對夾式），管道法蘭：JB79-59 |
||||||||||||
|
額定轉角行程 |
90° |
||||||||||||
|
雙作用 |
配用執行機構GTX |
75 |
92 |
110 |
127 |
143 |
160 |
190 |
210 |
||||
|
氣源接口 |
1/4NPT |
||||||||||||
|
手輪型號 |
HJ38 |
HJ54 |
|||||||||||
|
單作用 |
配用執行機構GTX |
110K4 |
127K4 |
160K4 |
160K5 |
190K4 |
210K4 |
254K4 |
300K6 |
||||
|
氣源接口 |
1/4NPT |
||||||||||||
|
手輪型號 |
HJ38 |
HJ54 |
HJ80 |
||||||||||
|
氣源壓力（MPa） |
0.6 |
||||||||||||
|
作用方式 |
氣開、氣關 |
||||||||||||
|
固有可調比 |
300：1 |
||||||||||||
|
環境溫度℃ |
-20~90；-40~150（特殊訂貨） |
||||||||||||
注：表中的執行機構配置為標準配置，如現場氣源較低和關閉壓差過大或過小時，執行機構的配置可能與表中不符。
六、主要零件的常用材料
